概 述

GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單，外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。

規格		主要技術性能		驅動裝置				重量（Kg）
直徑	長度	產量（水泥）（噸/時）	轉速（轉/分）	減速機		電動機
				型號	速比	型號	功率（KW）
GX200	～10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	～20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	～10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	～20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	～10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	～20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	～10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	～20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	～10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	～20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	～10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	～20	134.2	45	JZQ850	23.34	Y250M-4	55	7090

GX型螺旋輸送機的制法和裝法說明

GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種

S制法一帶有實體螺旋面的螺旋，其螺距等于直徑的0.8倍。

D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑。

GX螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：

右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。

左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。

GX螺旋機的出料口有方形出料口是、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：

右裝一站在螺旋機頭節往尾節省，拉板向右拉開。

左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

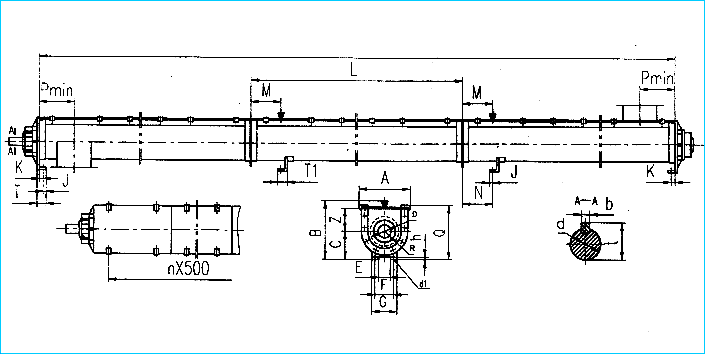

GX型螺旋輸送機安裝尺寸及長度組合

螺旋直徑D	A	B	C	E	F	G	h	K	J	M	N	QpR	T	T1	X	Z	d(kg)	d1	a	f	l	l1	b(hs)	t
200	342	384	180	80	140	200	18	25	20	200	200	153	60	60	123	150	40	16	205	195	80	155	12	43.5
250	392	464	220	140	200	260	20	28	25	200	200	183	70	70	125	180	50	20	237	225	100	155	16	55
300	468	555	270	160	240	320	22	28	25	200	200	213	75	70	130	210	60	20	264	250	120	160	18	65.5
400	572	685	340	220	320	400	22	30	35	300	300	273	90	85	145	270	80	25	325	310	160	180	24	87
500	706	823	400	300	400	500	30	35	40	300	300	333	100	95	165	330	100	25	393	375	200	205	28	108
600	806	973	500	400	500	600	30	40	40	300	300	383	110	105	170	380	120	30	433	415	240	205	32	129

進出料口裝置

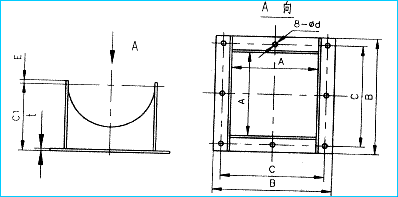

1、進料口

<, ;, TD style="LINE-HEIGHT: 21px; FONT-FAMILY: Verdana, Arial, Helvetica, sans-serif; COLOR: rgb(0,0,0); FONT-SIZE: 9pt">428

螺旋直徑D	A	B	C	C1	t	d	重量(公斤)	圖號
200	220	306	272	100	3	9	3.64	GX20.10.00
250	270	356	330	120	3	9	4.80	GX25.10.00
300	320	386	140	4	13	8.88	GX30.10.00
400	420	528	492	160	4	13	12.42	GX40.10.00
500	528	662	612	160	4	17	16.56	GX50.10.00
600	628	762	720	180	4	17	21.20	GX60.10.00

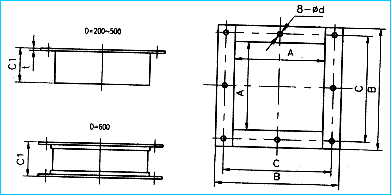

2、方形出料口

螺旋直徑D	A	B	C	C1	E	t	d	重量（公斤）	圖號
200	226	312	272	165	8	3	9	4.36	GX20.10.00
250	276	374	330	195	10	4	9	7.52	GX25.10.00
300	328	426	386	225	10	4	13	9.36	GX30.10.00
400	428	536	492	280	10	4	13	14.28	GX40.10.00
500	536	670	612	340	15	4	17	26.14	GX50.10.00
600	636	774	720	430	15	6	17	39.20	GX60.10.00

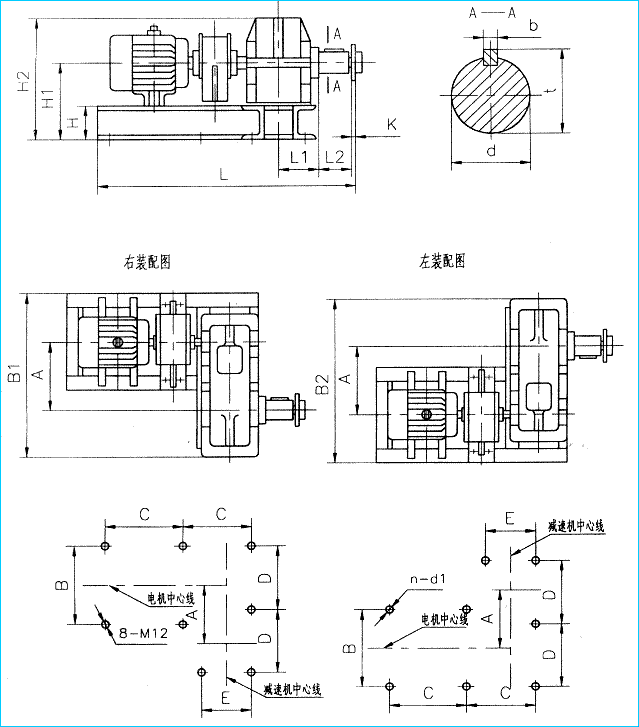

驅動裝置外形尺寸及安裝尺寸

驅動裝置	電動機		減速 器型號	A	B	C	D	E	n-d1	H	H1	H2	K	L	L1	L2	B1	B2	b	t	d	重量 （公斤）
	功率 （千瓦）	轉速 （轉/分）
Ⅰ	1.1	1410	JZQ250	250	320	332	277	190	8-M12	120	280	432	14.5	826.5	135	85	622	622	18	63	55	197.4
	1.5	1410												826.5								202.4
	2.2	1430												842.5								212.2
	3	1431												861.5								217.2
Ⅱ	2.2	1430	JZQ350	350	400	440	360	250	8-M12	140	340	540	14.5	1042.5	165	85	821	821	18	63	55	315
	3	1430												1042.5			821					320
	4	1440												1042.5			821					334.2
	5.5	1440												1043.5			821					344.2
	7.5	1450												1087.5			838					366.2
	10	1450												1119.5			838					383.3
Ⅲ	4	1440	JZQ400	400	400	470	450	560	8-M16	160	410	650	17.5	1155.5	180	125	956	956	28	93	80	405.7
	5.5	1400												1155.5			956					415.7
	7.5	1450												1155.5			968					440.1
	10	1450												1187.5			968					455.1
	13	1460												1206.5			984					489.3
	17	1460												1244.5			984					514.3
Ⅳ	4	1140	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5	200	125	1196	1196	28	93	80	590.8
	5.5	1140												1338.5			1196					600.8
	7.5	1450												1338.5			1196					623.2
	10	1450												1338.5			1196					638.2
Ⅴ	13	1460	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5	200	125	1199	1196	28	93	80	671.4
	17	1460												1324.5			1199					696.4
	22	1470												1412.5			1253					789.3
	30	1470												1437.5			1253					894.3
Ⅵ	7.5	1450	JZQ650	650	500	700	650	410	9-M16	180	500	877	17.5	1670.5	265	165	1373	1373	36	127	110	1047.1
	10	1450												1670.5			1373					1089.7
	13	1460												1670.5			1373					1126.1
	17	1460												1670.5			1373					1150.1
	22	1470												1670.5			1405					1214.6
	30	1470												1672.5			1405					1279.6
														1738.5			1425					1365.9
	40	1470												1776.5			1425					1450.9
Ⅶ	22	1470	JZQ750	750	500	720	725	450	9-M16	180	500	925	17.5	1710.5	285	165	1551	1519	36	127	110	1530.4
	30	1470												1710.5			1551					1545.4
														1778.5			1571					1651.7
	40	1470												1816.5			1571					1736.7
Ⅷ	22	1470	JZQ850	850	550	800	825	520	9-M20	200	600	1075	17.5	1910.5	325	200	1706	1699	36	147	130	2035.4
	30	1470												1910.5			1706					2050.4
	55	1470												2042			1771					2454.5
	75	1470												2093			1771					2525.4
